熱噴涂常用的修復(fù)類型有哪些

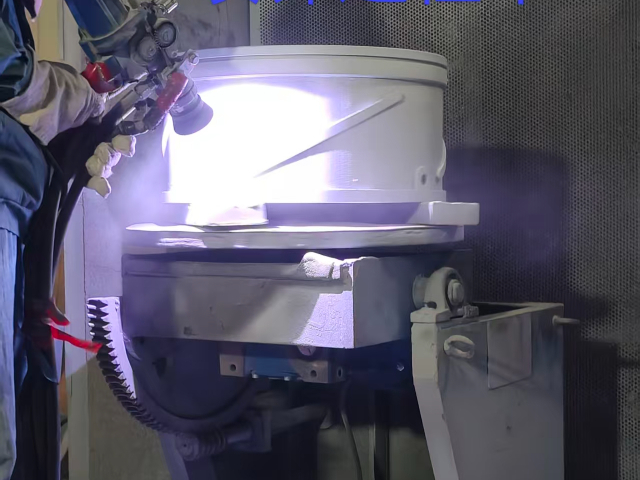

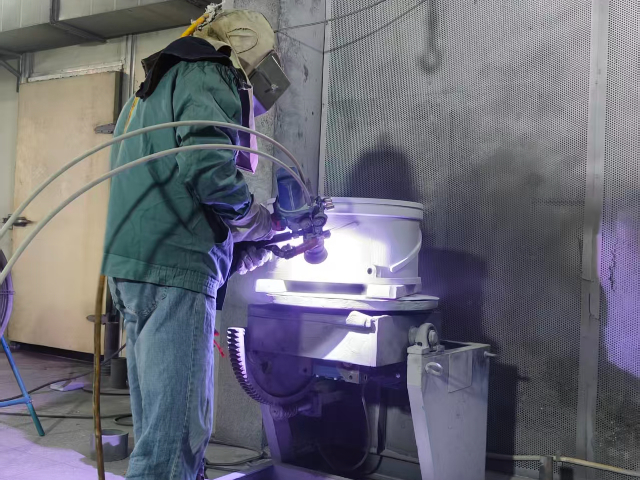

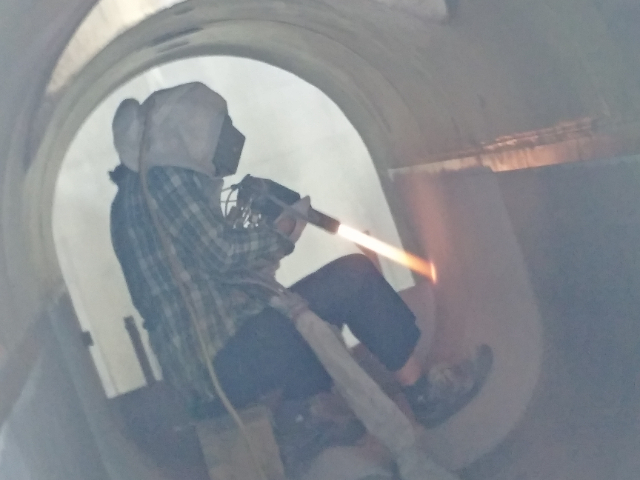

火焰噴涂、氧乙火焰粉末噴涂、氧乙火焰線材噴涂、氧乙火焰噴焊、高速火焰噴涂（HOVF）、電弧噴涂、等離子噴涂、大氣等離子噴涂、低壓等離子噴涂1．各類水泥機(jī)械軸類、孔類、平面類、異形類表面的磨損，配合位失效，軸承位，密封位，軸瓦位的磨損等可進(jìn)行機(jī)械修復(fù)，或現(xiàn)場修復(fù)！例如：各類破碎機(jī)主軸軸承位；動鄂承孔；各類輸送風(fēng)機(jī)主軸（如羅茨風(fēng)機(jī)）；各類電機(jī)轉(zhuǎn)子軸承位；磨機(jī)、減速機(jī)齒輪軸軸承位；羅旋絞刀的羅旋面，塔基、隔倉板、襯板沖刷面的強(qiáng)化加強(qiáng)壽命等等的表面處理和修復(fù)，很多磨損可現(xiàn)場修復(fù)！各類水泥機(jī)械軸類、孔類、平面類、異形類表面的磨損，配合位失效，軸承位，密封位，軸瓦位的磨損等可進(jìn)行機(jī)械修復(fù)，或現(xiàn)場修復(fù)！2．各類模具的損傷、拉傷、塌角、碰傷、凹坑等導(dǎo)致模具失效均能修復(fù)和現(xiàn)場修復(fù)！修復(fù)后模具不退火，不咬邊，不變形，結(jié)合強(qiáng)度除電刷鍍?yōu)殡x子鍵結(jié)合外，其它都為冶金結(jié)合，結(jié)合強(qiáng)度可與基體媲美，修復(fù)后材質(zhì)和硬度可根據(jù)模具基體選擇！ 5.提示，假如噴涂機(jī)沒有加上任何建筑涂料得話，不用插電。揚(yáng)州碳化硅噴涂厚度

火焰噴涂、氧乙火焰粉末噴涂、氧乙火焰線材噴涂、氧乙火焰噴焊、高速火焰噴涂（HOVF）、電弧噴涂、等離子噴涂、大氣等離子噴涂、低壓等離子噴涂1．各類水泥機(jī)械軸類、孔類、平面類、異形類表面的磨損，配合位失效，軸承位，密封位，軸瓦位的磨損等可進(jìn)行機(jī)械修復(fù)，或現(xiàn)場修復(fù)！例如：各類破碎機(jī)主軸軸承位；動鄂承孔；各類輸送風(fēng)機(jī)主軸（如羅茨風(fēng)機(jī)）；各類電機(jī)轉(zhuǎn)子軸承位；磨機(jī)、減速機(jī)齒輪軸軸承位；羅旋絞刀的羅旋面，塔基、隔倉板、襯板沖刷面的強(qiáng)化加強(qiáng)壽命等等的表面處理和修復(fù)，很多磨損可現(xiàn)場修復(fù)！各類水泥機(jī)械軸類、孔類、平面類、異形類表面的磨損，配合位失效，軸承位，密封位，軸瓦位的磨損等可進(jìn)行機(jī)械修復(fù)，或現(xiàn)場修復(fù)！揚(yáng)州碳化硅噴涂厚度涂層與底材的結(jié)合一般是機(jī)械方式,其結(jié)合強(qiáng)度較低。

在往復(fù)壓縮機(jī)行業(yè)中，熱噴涂技術(shù)主要應(yīng)用于零部件的表面耐磨（防腐）強(qiáng)化涂層的制造及修復(fù)，零部件尺寸恢復(fù)等方面。（1）活塞桿是往復(fù)壓縮機(jī)的重要零件，在設(shè)備進(jìn)行過程中摩擦面不斷與填料摩擦，易造成活塞桿的磨損和劃傷?；钊麠U的常規(guī)材料有38CrMoAlA、42CrMo、20Crl3、17-4PH（用于H^S腐蝕環(huán)境）等等，針對這種情況可采用電弧噴涂技術(shù)對損壞的活塞桿進(jìn)行常規(guī)修復(fù)；同時還可以采用超音速火焰噴涂工藝，噴涂碳化鴇耐磨涂層，可以極大地提高活塞桿的耐磨性。經(jīng)過不斷地驗(yàn)證，這種熱噴涂工藝，既可用于新活塞桿的表面強(qiáng)化，也可用于舊活塞桿修復(fù)，且加工過程中基體金相組織不發(fā)生改變，保持原有力學(xué)性能；加工過程零件溫度低，不發(fā)生變形；適用性好，幾乎不受零件尺寸限制；具有良好的可拋光性；工藝簡單，生產(chǎn)周期短。

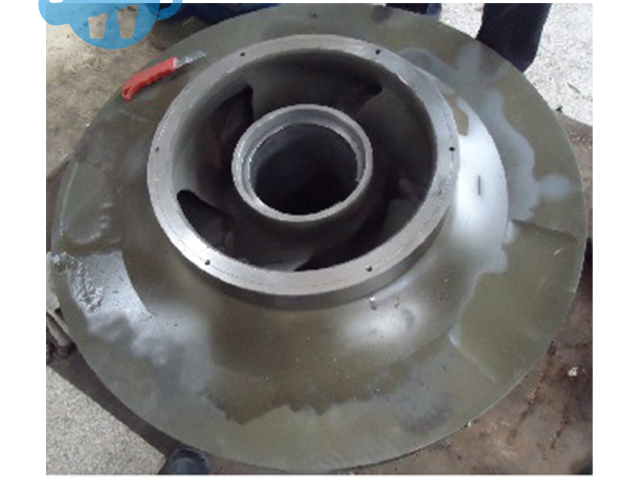

造紙機(jī)械蒸鍋、烘缸、烘箱內(nèi)壁增壽強(qiáng)化修復(fù)；各種輥類表面強(qiáng)化和修復(fù)；離心泵、軸流泵、蒸汽鍋爐、閥門及攪拌機(jī)轉(zhuǎn)軸密封套等零部件修復(fù)；瓦楞輥表面強(qiáng)化（經(jīng)強(qiáng)化處理后，瓦楞輥表面硬度可提高至HV1200，瓦楞輥的工作壽命可達(dá)4000萬米以上）。紡織機(jī)械羅拉、導(dǎo)絲鉤、劍桿織布機(jī)選緯指耐磨涂層；疏棉機(jī)打壓輥、小壓輥、錫麟輥、鑄鐵外盤、軋輥表面、給面羅拉軸、上斬刀傳動軸、道夫軸；漿紗機(jī)通汽閥、烘房邊軸平面結(jié)合處、浸沒花籃軸、上漿輥軸頭、主軸軸頸、導(dǎo)紗輥、壓漿輥、回潮測濕輥、經(jīng)軸軸頸、布紗機(jī)軸頸；加年級和拉斷岌羅拉、大輥（黑輥）、整精機(jī)羅拉、導(dǎo)司機(jī)羅拉、熱輥及分絲輥、導(dǎo)布輥、印花輥輥面及軸頸、線輪、磨擦盤（片）等耐磨涂層。一般不會產(chǎn)生變形和改變工件的原始組織。

玻璃行業(yè)采用熱噴涂的方法在提升輥、輸送輥表面噴涂一層陶瓷，提高提升輥、輸送輥對熔融玻璃的耐腐蝕能力，抑制輥面熔融液相的附著，減緩熔融玻璃對輥面的侵蝕，使輥面長時間保持光滑，減少提升輥、輸送輥的維修保養(yǎng)，提高玻璃質(zhì)量和生產(chǎn)成品率，降低生產(chǎn)成本。模具行業(yè)采用超音速火焰噴涂工藝在拔絲塔輪、拉絲機(jī)、拉絲輪、線輪、拔絲缸、收線盤、導(dǎo)向槽等零件表面噴涂碳化物陶瓷涂層，可使表面硬度達(dá)到HRc75，遠(yuǎn)比磨具鋼或冷硬鑄鐵的耐磨性高；還可使這些零件的基體采用普通鋼材或鑄鐵制造，既降低成本，又延長使用壽命。即使粉末粒度范圍相同，但其粒度級別組成的比例不一定相同。揚(yáng)州碳化硅噴涂厚度

4）粉末的流動性粉末的流動性是指定量粉末自由流過規(guī)定孔徑的標(biāo)準(zhǔn)漏斗所需的時間。揚(yáng)州碳化硅噴涂厚度

關(guān)于影響碳化鎢噴涂性能的因素探討！影響碳化鎢噴涂性能（諸如硬度、耐磨性、結(jié)合強(qiáng)度、孔隙率等等）的因素，主要涵蓋材料體系、設(shè)備參數(shù)、施工工藝以及后處理等諸多環(huán)節(jié)，具體分析如下：一、材料體系1.粉末成分與粒度-粘結(jié)相種類：碳化鎢粉末一般來講需添加金屬粘結(jié)相（像Co、Ni、Cr之類），粘結(jié)相的含量，對于涂層韌性與結(jié)合強(qiáng)度而言，有著直接的影響。舉例來說，WC-12Co涂層的結(jié)合強(qiáng)度（處于70~100MPa范圍）相較于純WC涂層更高，而且其抗沖擊性也更為優(yōu)良。-粉末粒度分布：-若粒度太?。ū热纾?5μm）：在焰流之中，極易出現(xiàn)過度氧化或者蒸發(fā)的狀況，從而致使涂層含有WC???（缺碳相），進(jìn)而使得硬度下降。-要是粒度太大（例如＞45μm）：則會出現(xiàn)熔融不充分的情形，涂層孔隙率隨之升高，結(jié)合強(qiáng)度也就降低了。-理想粒度方面：對于超音速火焰噴涂（HVOF）而言，適用的是15~45μm范圍；而等離子噴涂適用的則是20~60μm范圍。2.工件材質(zhì)與預(yù)處理質(zhì)量-表面粗糙度：經(jīng)過噴砂之后，若表面粗糙度（Ra12.5~50μm）達(dá)不到要求，那么涂層的機(jī)械咬合作用就會減弱，進(jìn)而導(dǎo)致結(jié)合強(qiáng)度下降。揚(yáng)州碳化硅噴涂厚度

無錫蘇威熱噴涂科技有限公司匯集了大量的優(yōu)秀人才，集企業(yè)奇思，創(chuàng)經(jīng)濟(jì)奇跡，一群有夢想有朝氣的團(tuán)隊(duì)不斷在前進(jìn)的道路上開創(chuàng)新天地，繪畫新藍(lán)圖，在江蘇省等地區(qū)的機(jī)械及行業(yè)設(shè)備中始終保持良好的信譽(yù)，信奉著“爭取每一個客戶不容易，失去每一個用戶很簡單”的理念，市場是企業(yè)的方向，質(zhì)量是企業(yè)的生命，在公司有效方針的領(lǐng)導(dǎo)下，全體上下，團(tuán)結(jié)一致，共同進(jìn)退，齊心協(xié)力把各方面工作做得更好，努力開創(chuàng)工作的新局面，公司的新高度，未來無錫蘇威熱噴涂科技供應(yīng)和您一起奔向更美好的未來，即使現(xiàn)在有一點(diǎn)小小的成績，也不足以驕傲，過去的種種都已成為昨日我們只有總結(jié)經(jīng)驗(yàn)，才能繼續(xù)上路，讓我們一起點(diǎn)燃新的希望，放飛新的夢想！
