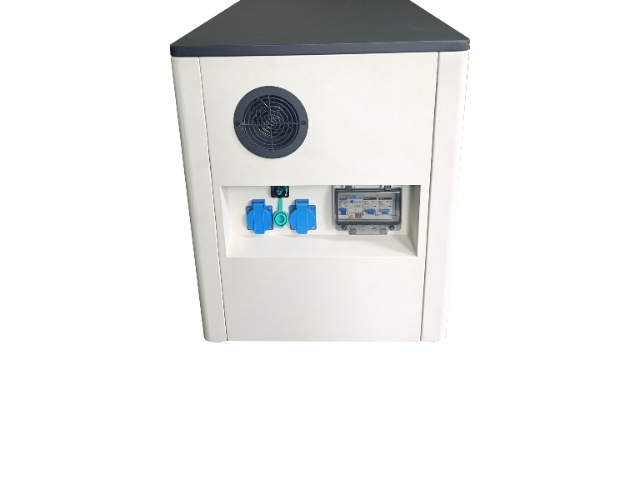

充電模塊箱是電力電子設備的關鍵載體，其架構需平衡功能性與集成度。箱體采用分層式設計，底層為電源輸入單元，集成空氣開關、防雷器與 EMC 濾波器，輸入電壓范圍覆蓋 AC220V/380V，支持寬幅波動 ±20%。中層為功率模塊區，通過導軌式安裝 6-12 個單獨充電模塊，單個模塊功率通常為 500W-2000W，采用交錯并聯拓?fù)浣Y(jié)構提升轉換效率。頂層配置控制板與散熱風機，通過背板總線實現模塊間通信，整體尺寸遵循 19 英寸標準機柜規格，高度為 3U-6U。內部走線采用強弱電分離設計，銅排連接部位鍍錫處理，降低接觸電阻，確保滿負載運行時溫升不超過 40K。體育場館周邊，iok 充電模塊箱滿足賽事期間車輛充電，保障交通順暢。廣西iok充電模塊箱廠家

充電模塊箱作為充電系統的關鍵部分，其工作流程精密且有序。當接入三相交流電后，首先進入有源功率因數校正（PFC）電路。在此電路中，交流電被整流，轉變?yōu)檩^為平滑的直流電，這一過程極大地提高了功率因數，減少了對電網的諧波污染。隨后，直流電流入 DC/DC 變換電路?？刂破饕罁?jù)預設的軟件算法，通過驅動電路精細控制半導體功率開關的開合頻率與時間，以此靈活調整輸出電壓及電流的大小，從而適配不同類型、不同電量狀態的電池組充電需求，實現穩定高效的充電過程。中國臺灣iok充電模塊箱加工廠經特殊防腐處理的 iok 品牌充電模塊箱外殼，在特殊環境中維持良好外觀與性能。

**防護體系貫穿模塊箱設計全程，硬件層面配備多重保護電路：輸入過欠壓保護（動作閾值 AC154V/280V）、輸出過壓保護（可調至額定值 115%）、過流保護（采用打嗝模式，限流點為額定值 120%）及短路保護（自恢復式設計）。絕緣監測模塊實時監測輸入與輸出端的絕緣電阻，當值低于 500Ω/V 時觸發聲光報警。箱體防護等級達 IP20，內部安裝溫度傳感器，當環境溫度超過 55℃時自動降額運行，超過 65℃則強制關機。此外，模塊間設置隔離變壓器，絕緣強度≥2500VAC/1min，防止故障擴散。

戶外型充電模塊箱需通過嚴苛的環境適應性驗證，其防護等級不低于 IP54，可抵御沙塵與短時淋雨。箱體內部分采用隔艙設計，將強電功率區與弱電控制區物理隔離，降低電磁干擾對信號傳輸?shù)挠绊?。為適配分布式儲能系統，模塊箱內置 CAN 總線通訊接口，支持與 BMS（電池管理系統）實時交互，動態根據電池 SOC（荷電狀態）動態調節充電曲線，實現恒流、恒壓、浮充等多階段智能充電。此外，箱體預留擴展槽位，可按需加裝諧波抑制模塊與防雷組件，滿足新能源汽車充電樁、通信基站備用電源等場景的特殊電網要求。安裝時通過防震支架固定，能承受運輸與使用過程中的持續振動。市政設施充電站點，iok 充電模塊箱為公共電動設備提供可靠電力。

在 - 30℃~-10℃的寒區環境，充電模塊箱的低溫啟動是關鍵挑戰，其設計需解決 “電容失效 - 驅動電路異常 - 散熱過?！?問題。電容預熱確保啟動能力：在模塊啟動前，通過專門的預熱電路（功率 300W）為電解電容加熱，使電容溫度從 - 30℃升至 - 5℃（需 15 分鐘），此時電容容量恢復至額定值的 80% 以上，滿足啟動需求；選用低溫特性優異的電容（-55℃~105℃），避免電解液凝固。驅動電路低溫保護：IGBT 驅動芯片采用車規級型號（工作溫度 - 40℃~125℃），驅動電源采用寬溫 DC-DC（輸入 9-36V，輸出 15V±5%）；驅動回路串聯加熱電阻（100Ω），在低溫時通過電流發熱（功率 5W），維持驅動電路溫度≥-20℃。散熱系統低溫調整：風扇采用寬溫型號（-40℃~70℃），低溫啟動時先以**高轉速運行 30 秒（驅散內部濕氣），再降至正常轉速；液冷系統在環境溫度＜0℃時，啟動加熱器將冷卻液溫度升至 5℃以上，避免管路結冰。這些設計使充電模塊箱在 - 30℃環境中啟動成功率達 **，啟動后 30 分鐘內可輸出滿功率，滿足東北、內蒙古等寒區需求。注重質量的 iok 品牌，其充電模塊箱可靠耐用，保障充電效果。湖北iok充電模塊箱加工訂制

iok 充電模塊箱用于電動公交場站，助力綠色公交暢行，高效補能。廣西iok充電模塊箱廠家

高壓充電模塊箱針對商用車與儲能電站設計，輸出電壓范圍覆蓋 200V 至 800V，支持寬幅電壓調節以匹配不同電池組規格。其功率密度突破 2kW/L，通過三維立體布局將變壓器、電感等大功率器件緊湊排列，配合灌膠工藝實現防潮與機械加固。控制邏輯采用數字孿生技術，在模塊啟動前通過預仿真驗證充電路徑合理性，避免瞬時沖擊對電池造成損傷。箱體外置智能顯示屏，可實時顯示輸出參數、模塊狀態及故障代碼，支持本地按鍵與遠程 APP 雙重控制。為滿足快充需求，模塊箱采用移相全橋拓?fù)浣Y(jié)構，通過軟開關技術降低開關損耗，使?jié)M負荷運行時噪音控制在 65 分貝以下。廣西iok充電模塊箱廠家
