MOSFET（金屬氧化物半導體場效應晶體管）是一種重要的半導體器件，廣泛應用于電子設備和電力電子系統中。對于MOSFET晶體管市場的未來發展，以下是一些可能的趨勢和預測：

1.增長潛力：隨著電子設備市場的不斷擴大和電力電子系統的需求增加，MOSFET晶體管市場有望繼續保持穩定增長。特別是隨著物聯網、人工智能、5G等新興技術的興起，對高性能、高效能的MOSFET晶體管的需求將進一步增加。

2.功率器件應用的擴展：MOSFET晶體管在低功率和**率應用中已經得到廣泛應用，未來市場發展的重點可能會轉向高功率應用領域，如電動汽車、可再生能源、工業自動化等。這些領域?qū)Ω吖β?、高溫度、低?dǎo)通電阻和低開關損耗等特性的MOSFET晶體管有著更高的需求。

3.提高性能和集成度：隨著技術的不斷進步，MOSFET晶體管的性能和集成度也將不斷提高。例如，不同材料（如SiC、GaN、SiGe等）的應用和新的器件結構的研究，可以提供更高的功率密度、更高的開關速度和更低的開關損耗。

4.設計優化和節能要求：隨著環境保護和能源效率要求的提高，MOSFET晶體管的設計將更加注重功耗和能耗的優化。例如，降低開關損耗、改善導通電阻、增強散熱設計等，以提高系統的效率和可靠性。

商甲半導體為您提供半導體功率器件服務，助您應對研發挑戰,實現技術突破。安徽無刷直流電機MOSFET選型參數

我公司主要從事以MOSFET為主的功率半導體芯片的設計、研發、(代工)生產和銷售工作。公司產品生產代工為國內領一先功率半導體生產企業，專業團隊在國際功率半導體企業工作多年，積累了豐富的專業經驗和資源，深刻理解細分應用市場的生態體系、技術痛點、供應鏈挑戰以及市場周期影響因素等，著力于市場需求分析及應用開發，能利用自身技術及資源優勢為客戶提供解決方案及高效專業的服務。

同時，為了解決客戶的痛點并提高客戶的市場競爭力，公司在標準產品技術創新的基礎上，與客戶深度合作開發定制產品。 上海MOSFET選型參數技術選 MOSFET 找商甲半導體，專業選型團隊助力。

便攜式儲能電源，簡稱“戶外電源”，是一種能采用內置高密度鋰離子電池來提供穩定交、直流的電源系統，有大容量、大功率、**便攜的特點。

AC-DC充電部分，將民用交流電轉換為直流電壓給儲能電池充電，和PD開關電源原理類似，普遍采用快充方案。BMS鋰電池保護部分，儲能電源的電池為鋰電池，一般用多節三元鋰或者磷酸鐵鋰并聯加串聯的連接方式，電池電壓可以為12V、24V、36V、48V等多種選擇，通常會用到30-100V的Trench&SGTMOSFET進行充放電保護。DC-DC升降壓部分，這部分是將電池直流電轉換成5V、9V、12V、15V、20V等電壓滿足Typ-C、USB、車充、DC輸出等多種連接口方式的輸出，通常會用到30-100VSGTMOSFET。DC-AC逆變部分，是將電池直流電壓升壓逆變?yōu)槊裼媒涣麟姡瑵M足常用家用電器的用電需求。無錫商甲半導體設計團隊?wèi){借技術優勢，根據每個模塊的特點，在各功能模塊上都設計了相匹配的MOSFET可供選型，比如BMS應用更注重MOSFET的過大電流能力和抗短路能力；DC-DC升降壓應用更注重MOSFET的高頻開關特性以及續流特性；逆變高壓MOSFET則不僅要低內阻，低柵電荷，還要求較好的EMI兼容性。

無錫商甲半導體提供專業mosfet產品,二十多年行業經驗,提供技術支持,品質保證,**全國!發貨快捷,質量保證.

MOSFET選型原則行業技術發展總趨勢為：小型化、表貼化，高頻化，高功率密度化，高效率化，高可靠性，集成化，綠色化。重點突出高頻化，高功率密度化，高可靠性及集成化。

行業技術發展趨勢主要體現在MOSFET芯片材料，晶圓技術，芯片技術及封裝技術的演進及發展。

選型原則如下：禁止選用處于生命周期末期的插件封裝器件（能源用TO220，TO247除外）及封裝為SO8，DPAK的表貼器件。對于信號MOSFET推薦選用柵極集成TVS保護的小型化表貼器件。 商甲半導體：把握功率半導體國產替代窗口期，高一端產品及應用領域有望實現國產化破局.

  SGT MOS管是國產功率半導體在先進技術領域的突破。它將低導通電阻、極低柵極電荷、優異開關性能與高可靠性集于一身，是追求效率和功率密度的現代電力電子系統的理想選擇。無論是應對嚴苛的能效挑戰，還是實現高頻小型化設計，亦或是構建更穩定可靠的系統，商甲半導體 SGT MOS管都展現出強大的“芯”實力，成為工程師設計下一代高效能產品的有力**。選擇商甲半導體的 SGT MOS管，就是選擇高效、可靠、自主可控的功率解決方案。公司產品齊全，可廣泛應用于工控、光伏、  儲能、家電、照明、5G 通信、**、汽車等各行業多個領域。采用提供超高可靠性、高性價比的功率半導體解決方案，覆蓋新能源汽車、AI服務器、低空飛行器等高增長領域。安徽無刷直流電機MOSFET選型參數

比如在汽車制造生產線的機器人手臂控制，以及電子元器件生產線上的自動化設備控制中，離不開MOSFET。安徽無刷直流電機MOSFET選型參數

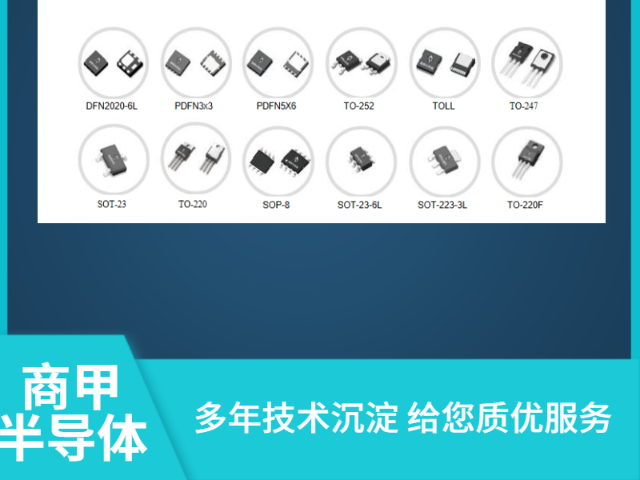

商甲半導體經營產品：N溝道m(xù)osfet、P溝道m(xù)osfet、N+P溝道m(xù)osfet(Trench/SGT 工藝）、超結SJ mosfet等。

超結MOS的**特點

1、低導通電阻通過在縱向結構中引入多個P型和N型層的超結設計，極大地降低了功率器件的導通電阻，在高電壓應用中尤為***。

2、高耐壓性傳統MOSFET在提高耐壓的同時會增加導通電阻，而超結結構通過優化電場分布，使其在保持高耐壓的同時仍能保持較低的導通電阻。

3、高效率超結MOS具有較快的開關速度和低損耗特性，適用于高頻率、高效率的電力轉換應用。

4、較低的功耗由于導通電阻和開關損耗的降低，超結MOS在工作時的能量損耗也***減少，有助于提高系統的整體能效。 安徽無刷直流電機MOSFET選型參數

無錫商甲半導體有限公司成立于2023年8月3日，注冊地位于無錫經濟開發區太湖灣信息技術產業園1號樓908室。公司專注于功率半導體器件的研發設計與銷售，采用Fabless模式開發TrenchMOSFET、IGBT等產品，截至2023年12月，公司已設立深圳分公司拓展華南市場，并獲評2024年度科技型中小企業。無錫商甲半導體有限公司利用技術優勢，以國內***技術代Trench/SGT產品作為***代產品；產品在FOM性能方面占據***優勢，結合先進封裝獲得的更高電流密度；打造全系列N/P溝道車規級MOSFET，為日益增長的汽車需求助力；打造全系列CSPMOSFET，聚焦SmallDFN封裝；未來兩年內做全硅基產品線并拓展至寬禁帶領域；
