盡管壓力容器的形態千差萬別，但其基本結構組成有其共性。一個典型的壓力容器通常由殼體、封頭、開口接管、密封裝置和支座幾大部分構成。殼體是容器的主體，多為圓柱形或球形，其圓筒形殼體由于制造方便、承壓性能好而**為常見。封頭是用于封閉殼體兩端的部件，常見的形式有半球形、橢圓形、碟形和平蓋等，其中橢圓形封頭因其受力狀況**佳而應用**廣。開口接管包括物料進出口、儀表接口（壓力表、液位計）、人孔、手孔等，是實現容器功能連接的必需結構。密封裝置（主要是法蘭-螺栓-墊片連接系統）則確保了這些可拆卸接口的嚴密性，防止介質泄漏。支座則將容器本身及其內部介質的重量等載荷傳遞到基礎或支架上，形式有立式支座、臥式支座等。壓力容器的設計遵循著**為嚴謹?shù)墓こ汤砟睿?*是在**與經濟之間尋求**佳平衡。設計過程必須綜合考慮操作壓力、溫度、介質特性（腐蝕性、毒性）、循環載荷、制造工藝、材料成本等多種因素。國際上形成了兩大設計方法論：規則設計和分析設計。規則設計（如）基于經驗公式和較大的**系數，方法相對簡化，適用于常見工況。而分析設計（如）則運用有限元分析等數值計算工具，對容器進行詳細的應力計算與分類評定。 該方法適用于有循環載荷或苛刻工況的壓力容器設計?？扉_門設備分析設計費用標準

    壓力容器的分類（二）按用途劃分：分離容器分離容器用于將混合介質（如氣液、液固或不同密度的液體）進行分離，常見類型包括油氣分離器、旋風除塵器、沉降罐等。其工作原理主要依賴重力沉降、離心分離、過濾或吸附等技術。例如，在石油天然氣行業，三相分離器可同時分離原油、水和天然氣，其內部通常設置擋板、旋流器或聚結材料以提高分離效率。設計分離容器時，需優化內部流場分布，避免湍流或短路現象，同時考慮介質的黏度、密度差異以及可能的結垢問題。4.儲存容器儲存容器主要用于盛裝氣體、液化氣體或液體介質，如液化石油氣（LPG）儲罐、液氨球罐、壓縮空氣儲罐等。這類容器的設計**在于確保**儲存，防止泄漏或超壓事故。儲存容器的結構形式多樣，包括臥式儲罐、立式儲罐、球形儲罐等，其中球罐因其受力均勻、容積大而常用于高壓液化氣體儲存。此外，儲存容器通常配備液位計、**閥、緊急切斷閥等**附件，并需定期進行壁厚檢測和耐壓試驗。對于低溫儲存容器（如液氮儲罐），還需采用真空絕熱層或保冷材料以減少蒸發損失。綜上所述，不同用途的壓力容器在結構、材料和工藝上存在***差異，設計時需嚴格遵循相關標準（如ASME、GB/T150等），并結合具體工況進行優化。 快開門設備分析設計費用標準請討論基于斷裂力學的“疲勞-蠕變交互作用”分析方法及其工程挑戰。

    液壓補償器的體積調節與耐腐蝕性能深海設備因壓力變化需動態補償內部油液體積，補償器設計要點：波紋管材料：AM350不銹鋼或MonelK500，疲勞壽命＞10?次（ΔP=30MPa）。補償效率：通過有限元分析優化波紋形狀（U型或Ω型），體積補償率≥95%。防腐措施：內壁襯PTFE膜，外部包覆氯丁橡膠防海**附著。某海底觀測網的液壓系統采用雙波紋管串聯設計，實現±5%的體積調節精度。深海閥門的零泄漏與**響應技術**球閥或閘閥的特殊要求：閥座密封：采用增強PTFE或金屬密封（Stellite6堆焊），泄漏等級達ISO5208ClassVI。驅動方式：電液伺服驅動（響應時間＜50ms）或記憶合金（NiTi）自鎖機構。流道優化：CFD分析降低流阻系數（Cv值＞15），避免顆粒物卡滯。某天然氣水合物開采閥在模擬實驗中實現2000次啟閉零泄漏。

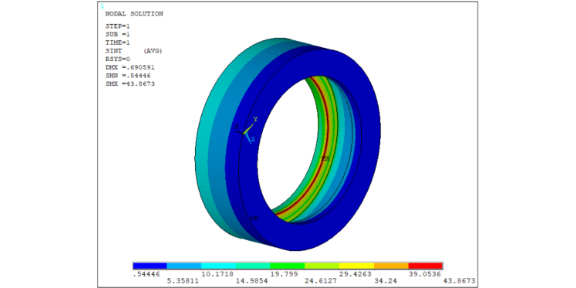

    材料選擇與性能參數材料對壓力容器設計較為重要，需綜合考慮強度、韌性、耐腐蝕性及焊接性能。常見材料包括Q345R、SA-516。分析設計中，材料參數（如彈性模量、泊松比、屈服強度）需輸入FEA軟件，高溫工況還需提供蠕變數據。例如，ASMEII-D部分規定了不同溫度下的許用應力值。對于低溫容器，需通過沖擊試驗驗證材料的脆斷抗力。此外，材料非線性行為（如塑性硬化）在極限載荷分析中至關重要，需通過真實應力-應變曲線模擬。有限元建模關鍵技術有限元模型精度直接影響分析結果。需采用高階單元（如20節點六面體單元）劃分網格，并在應力集中區域（如開孔、焊縫）加密網格。對稱結構可簡化模型，但非對稱載荷需全模型分析。邊界條件應模擬實際約束，如固定支座或滑動墊板。例如，臥式容器需在鞍座處設置接觸對以模擬局部應力。非線性分析中還需考慮幾何大變形效應（如封頭膨脹）。模型驗證可通過理論解（如圓柱殼膜應力公式）或收斂性分析完成。 是現代壓力容器設計的高級方法，適用于高參數和苛刻工況設備。

    壓力容器分析設計（DesignbyAnalysis,DBA）是一種基于力學理論和數值計算的高級設計方法，通過應力分析和失效評估確保結構**性。與傳統的規則設計（DesignbyRule）相比，分析設計允許更靈活的結構優化，但需嚴格遵循ASMEBPVCVIII-2、EN13445或JB4732等規范。以ASMEVIII-2為例，其要求將應力分為一次應力（由機械載荷直接產生）、二次應力（由變形約束引起）和峰值應力（局部不連續效應），并分別校核其限值。例如，一次總體膜應力不得超過材料許用應力（Sm），而一次加二次應力的組合需滿足安定性準則（≤3Sm）。分析設計特別適用于非標結構、高參數（高壓/高溫）或循環載荷工況，能夠降低材料成本并提高可靠性。 ASME標準強調設計過程中的風險評估，確保所有潛在風險都得到充分考慮和應對。江蘇壓力容器設計二次開發服務費用

SAD設計考慮了材料的力學性能和結構特點，以提高容器的承載能力和延長使用壽命?？扉_門設備分析設計費用標準

在分析設計中，載荷條件的確定是基礎工作。載荷分為靜態載荷（如內壓、自重）和動態載荷（如風載、地震載荷、壓力波動）。設計需考慮正常操作、異常工況和試驗工況等多種狀態。例如，ASMEVIII-2要求分析設計至少涵蓋設計壓力、液壓試驗壓力和偶然載荷（如瞬時沖擊）。載荷組合是分析設計的關鍵環節。標準通常規定不同載荷的組合系數，如ASMEVIII-2中的“載荷系數和組合”條款。動態載荷還需考慮時間歷程和頻率特性，例如地震分析需采用響應譜法或時程分析法。此外，熱載荷（如溫度梯度引起的熱應力）在高溫容器中尤為重要，需通過耦合熱-結構分析進行評估。準確的載荷定義是確保分析結果可靠的前提，設計者需結合工程經驗和實際工況進行合理假設?？扉_門設備分析設計費用標準
