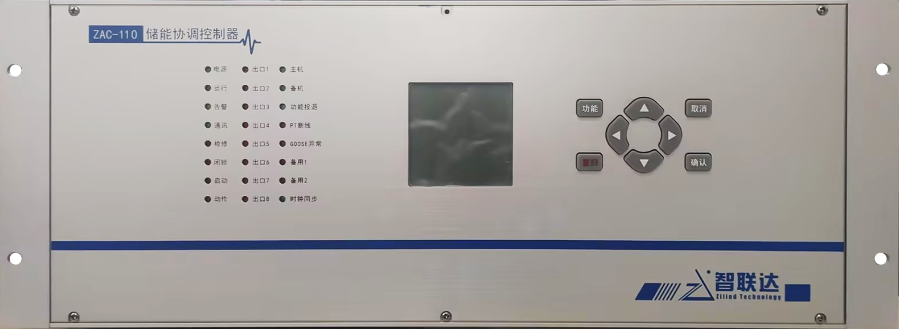

ZAC-110儲能協調控制器通信功能，本配置包括以太網口和串行通信口：1，配置2個千兆以太網電口、2個百兆以太網電口和6個千兆以太網口；2，配置2個RS-485和2個對時接口。本配置支持多種類型的通信方式：3，支持基于光纖以太網的GOOSE通信；4，多個通信口實現與多個主站和子站進行通信；5，支持IEC61850、IEC60870-5-104等多種通信規約與主站和子站進行通信。儲能協調控制器調試功能功能。1，可通過以太網遠程維護；l可通過以太網口或串口連接便攜機，供當?shù)卣{(diào)試使用；2，裝置面板上配有各種運行指示燈，如電源指示燈、運行指示燈、故障指示燈等，方便調試；將以太網口或串口設置成維護規約，可以通過配套的維護軟件，進行以下主要的調試和維護：3，參數設置：可以對裝置參數進行設置和修改，包括系統參數、遙測參數、遙信參數、遙控參數、保護定值及時限等。4，通訊配置：可以對通訊口進行配置，如通信規約、波特率、奇偶校驗等，還可以配置轉發表和裝置組（監控），實現通訊和數據轉發功能。5，運行監視：可以對裝置實時數據進行監視，查看裝置時鐘、進行校時，進行系統整定等。儲能協調控制器推動能源民主化，讓用戶更積極參與能源管理與優化。湖南源網側儲能協調控制器

ZAC-112儲能協調控制器有功功率控制——源網荷儲控制。本裝置處于源網荷儲控制模式時，源網荷儲互動終端通過硬接點直接把動作命令發給協控裝置，由協控裝置統一調節PCS進行放電出力，源網荷儲的充放電策略由協控裝置實現，簡化PCS的處理邏輯，同時源網荷互動終端通過串口終端與監控主機進行通信。當源網荷儲動作命令有效時，協調控制器向各PCS下發滿功率放電指令，控制PCS以**大出力支援電網系統的有功功率。協調控制器的源網荷儲緊急控制反應延時小于10ms。湖南源網側儲能協調控制器它簡化儲能系統運維流程，通過遠程監控與控制，降低人工管理成本。

ZAC-110儲能協調控制器雙機切換功能。裝置具備四種狀態：主機、備機、檢修、故障，主機和備機狀態支持遠方設定。主機、備機、檢修狀態支持人工切換和自動切換。1)“主機狀態”表示當前為主運狀態，裝置所有功能及通訊狀態正常，承擔全站PCS暫態控制功能和穩態控制指令轉發功能；2)“備機狀態”表示當前為熱備用狀態，裝置能夠接收PCS上送數據并處理，正常上送實時數據，但不承擔控制調節功能，不響應穩態控制命令，不向外發送GOOSE控制命令；3)“檢修狀態”表示當前裝置檢修壓板投入，處于檢修測試狀態；4)“故障狀態”表示當前裝置由硬件或軟件異常為不可用狀態，處于故障狀態時不上送測量數據，不響應遠方遙控命令。同時不能切換為備用或運行狀態。主備裝置間具備相同的模型、參數、配置。同一時刻只有一臺控制器為“運行狀態”，裝置在進行人工或自動切換時，要保證數據不丟失，兩臺裝置相互監視對方狀態。

ZAC-112儲能協調控制器有功功率控制—— 慣量支撐控制。PCS 協調控制器啟用慣量支撐功能后，根據實時采集電網頻率變化率（滑差），快速調整 PCS 的有功輸出，減緩頻率下降速度。慣量支撐一般會先于一次調頻動作。ZAC-112儲能協調控制器有功功率控制—— 恒有功功率控制。儲能站協調控制器具備接收上級調度主站下發的有功功率目標值，將全站總有功功率目標值分配到各 PCS 中，實現并網點有功出力跟蹤上級下達的控制目標。反應延時小于100ms。協調分布式儲能資源，控制器形成虛擬儲能電站，參與電網輔助服務。

ZAC-110儲能協調控制器電磁兼容試驗。靜電放電空氣放電：±15KV；接觸放電：±8KV，正負各10次，間隔1秒，合格。射頻電磁場輻射抗擾度測試頻率：80M~2.7GHz；測試場強：10V/m;調制：1KHz,80%AM；步進：1%；極化：水平極化&垂直極化；駐留0.5秒，合格。電快速瞬變脈沖群測試電壓：電源線±4kV；信號線：±2kV；重復頻率：5kHz/15ms;測試時間：2分鐘，合格。浪涌測試電壓：線對線：±2kV；線對地±4kV；阻抗：線對線：2Ω；線對地：12Ω；角度：0°、90°、180°、270°；干擾波形：1.2/50us；間隔時間：60s；脈沖次數：正負各5次，合格。工頻磁場持續磁場：100A/m；短時磁場：1000A/m；測試軸向：X、Y、Z;測試時間：2分鐘，合格。通過智能算法，控制器動態調整策略，適應復雜電網環境與負荷變化。重慶高性能儲能協調控制器平臺

提升可再生能源消納能力，控制器讓光伏風電出力更可控、更穩定。湖南源網側儲能協調控制器

ZAC-112儲能協調控制器運行異常告警。1，PT斷線告警，本裝置具有PT斷線告警功能，該功能可投退，且可整定確認時間。該功能按母線間隔數量進行配置。2，CT斷線告警本裝置具有CT斷線告警功能，該功能可投退，且可整定確認時間。該功能按進出線間隔數量進行配置。

ZAC-112儲能協調控制器信號復歸。本裝置具備“手動復歸”、“自動復歸”和“主站遠程復歸”三種復歸方式。1，“手動復歸”：操作復歸按鈕；2，“自動復歸”：“延時復歸時限”定值時間到或線路已恢復正常供電；3，“主站遠程復歸”：主站遠方遙控本裝置復歸信號。 湖南源網側儲能協調控制器
