反射式同軸開關具有結構簡單、成本較低、插入損耗小、響應速度快等優點，具體如下：

結構簡單：內部不含吸收負載，機械或電路設計更簡潔，可靠性較高，維護相對容易。

成本較低：因省去了吸收負載等元件，制造成本通常低于吸收式同軸開關。

插入損耗?。盒盘杺鬏斅窂缴蠠o吸收負載帶來的額外損耗，能量傳輸效率更高。

響應速度快：結構簡化使得開關的切換動作更迅速，適用于對切換速度有要求的場景。

功率容量較大：在部分設計中，可承受的峰值功率和平均功率比同規格吸收式開關更高。 雙刀雙擲同軸開關能同時控制兩路信號，常用于平衡電路與差分系統。國產同軸開關安裝教程

同軸開關的控制管腳定義因開關類型和型號的不同而有所差異。以SP12ST同軸開關為例：

-常開型：引腳1-12為電壓引腳，引腳13為公共端，引腳14-15未定義。

-常開型帶TTL：引腳1-12為TTL控制引腳，引腳13為電壓引腳，引腳14為公共端，引腳15未定義。

-鎖存型：引腳1-12為電壓引腳，引腳13為復位引腳，引腳14為公共端，引腳15未定義。

-鎖存型帶TTL：引腳1-12為TTL控制引腳，引腳13為復位引腳，引腳14為電壓引腳，引腳15為公共端。

再如諦碧通信SP12T，非同軸開關：引腳13為接地（GND），引腳1-12接電源（+28/+24V/+12V/+5V），引腳14~15未定義，通過不同的電平組合來控制射頻通道的切換。 小型同軸開關高重復性同軸開關在500萬次操作后插損變化≤0.03dB，保障測試精度 。

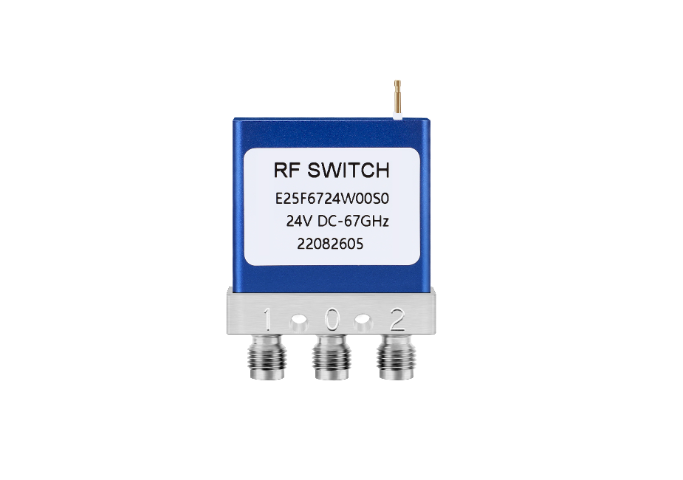

    單刀雙擲同軸開關是一種常見的射頻開關，通常用于一端輸入兩端輸出或兩端輸入一端輸出的場景。

其工作原理主要是通過電磁驅動來實現信號通路的切換。以機電式單刀雙擲同軸開關為例，控制電路控制線圈內是否有電流流過，當電流流過線圈時，線圈產生磁場，推動銜鐵塊動作，進而帶動傳輸簧片動作，使微波信號輸入端與其中一個輸出端連接，實現信號的傳輸；當需要切換到另一輸出端時，通過控制線圈電流的通斷或方向，使銜鐵塊和傳輸簧片復位或切換到另一位置，從而實現信號通路的切換。

單刀雙擲同軸開關具有小型化、高可靠性、高隔離度等特點，頻率范圍可覆蓋DC-67GHz甚至更高，廣泛應用于測試儀器、自動測試設備、通信系統、雷達、航空航天等領域。

67G同軸開關是一種工作頻率范圍可達DC-67GHz的高頻同軸開關，在5G通信、衛星通信等領域應用。

以諦碧通信PDT67GHz同軸開關為例，其配備1.85mm連接器，電壓駐波比在帶寬內小于1.6，插入損耗典型值小于0.9，隔離度為80dB，可確保更小的信號反射和更好的傳輸質量。

該開關有多種配置，包括不保持、自保持和常開設計，還提供12Vdc、24Vdc或28Vdc等靈活的驅動器電壓選項。此外，其使用壽命長達200萬次，內部負載可在端口未活躍時管理信號完整性，進一步提高系統可靠性。

67G同軸開關具有低駐波比、小插損、重復性好等特點，能滿足不同應用場景的需求。 低VSWR同軸開關（典型值
